1. 功能介绍

1.1 防呆

本设备有锁定、解锁功能。锁定可以防止误操作，解锁可以设置参数。在解锁下无操作五分钟后会自动锁定。设置见2.2

1.2 自动识别

本设备只要使用了本公司的转接头就可以自动识别出需要测试的类型，一个通道可以多用。

1.3 无线联网

本设备只要是要配置好无线模块的参数可以跟电脑无线通信。可以在电脑上设置参数，查看数据和状态。参数设置见3.2

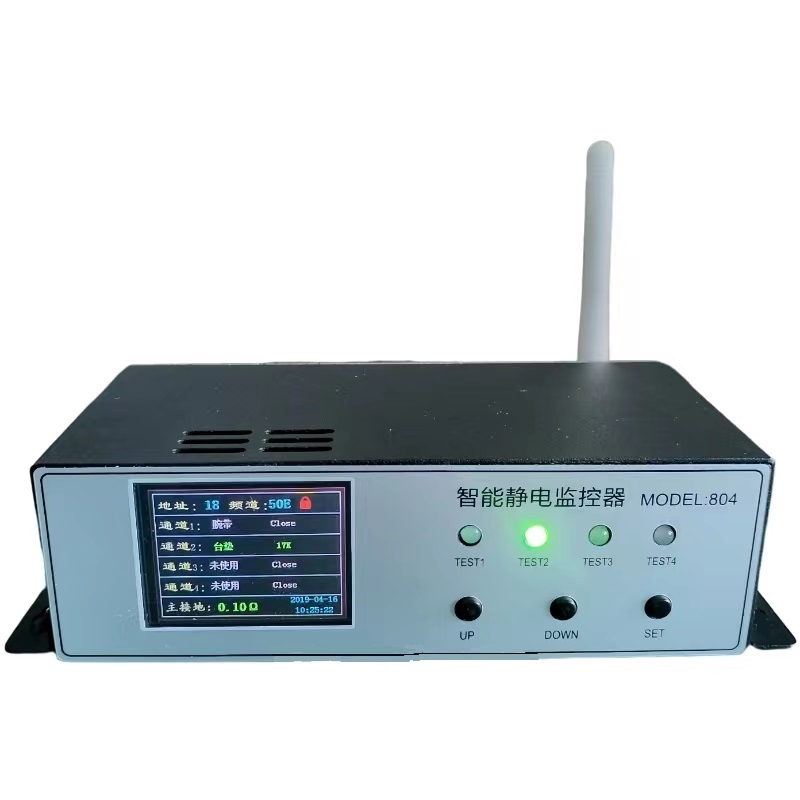

1.4 液晶显示屏显示

本设备有彩色液晶显示屏。可以非常明确的表现状态和数据，方便设置参数。

主界面如下：



2. 组合按键

<组合按键>是在设备开机前进行的。需要在关机的情况下，按着对应的按键不松开，再上电重启。

2.1 数据清零

这个功能主要是清除离线记录的。

同时按住“DOWN”键和“UP”键上电启动，两秒钟左右松开按键就OK了。（“MODE”键不要按下）。

2.2 解锁、上锁

这个功能主要是防止误操作。

锁定图标： （在显示屏右上角）；解锁图标： （在显示屏右上角）

解锁：解锁需要在[锁定]的情况下进行操作,同时按住“MODE”键、“UP”键、“DOWN”键，上电启动两秒钟左右，显示屏右上角出现[解锁]图案松开按键就完成[解锁]操作。

锁定：解锁需要在[解锁]的情况下进行操作,同时按住“MODE”键、“UP”键、“DOWN”键，上电启动两秒钟左右，显示屏右上角出现[锁定]图案松开按键就完成[锁定]操作。

3. 参数设置

<参数设置>是在[解锁]的情况下进行操作的。[解锁]操作见2.2。

短按“MODE”键，进入<参数设置>界面。短按“UP”键、“DOWN”键可以选择要设置的选项。然后再短按“MODE”键，进入详细的参数界面。界面如下：



3.1 报警设置

<报警设置>是进入<参数设置>界面后的第一个选项。短按“MODE”键,确认参数并跳到下一个参数，短按“DOWN”键参数会增加，短按“UP”键参数会减少，界面如下：



参数详解：

腕带下限：手腕带下限报警的值，低于该值设备通道LED灯会亮黄色，显示屏的通道行显示黄色文字，转接头LED灯显示红色，设备和转接头的蜂鸣器都会报警。取值范围：10K-1500K，默认值：750K。（第一个参数）见下图绿色框部分:



腕带上限：手腕带上限报警的值，高于该值设备通道LED灯会亮红色，显示屏的通道行显示红色文字，转接头LED灯显示红色，设备和转接头的蜂鸣器都会报警。取值范围：1M-100M，默认值：35M。（第二个参数）见下图绿色框部分:



台垫上限：台垫上限报警的值，高于该值设备通道LED灯会亮红色，显示屏的通道行显示红色文字，转接头LED灯显示红色，设备和转接头的蜂鸣器都会报警。取值范围：1M-100M，默认值：10M。（第三个参数）见下图绿色框部分:



设备上限：设备上限和接地阻值报警的值，高于该值设备通道LED灯会亮红色，显示屏的通道行显示红色文字，转接头LED灯显示红色，设备和转接头的蜂鸣器都会报警。取值范围：1Ω-20Ω，默认值：4Ω。（第四个参数）见下图绿色框部分:



信号强度：无线模块的信号强度的值，默认值：0-100。（不可设置）见下图绿色框部分:



版本号：设备软件的版本号（不可修改）见下图绿色框部分:





3.2 功能编辑

<功能编辑>是进入<参数设置>界面后的第二个选项。短按“MODE”键,确认参数并跳到下一个参数，短按“DOWN”键参数会增加，短按“UP”键参数会减少，界面如下：



参数详解：

地址：设备的地址，这是唯一的，不可重复的。一个公司只能有一个地址。这个参数分为两部分，第一部分：千位和百位；第二部分：十位和个位。取值范围：1-9999。（第一，二个参数）见下图绿色框部分:





频道：无线模块参数。要跟收发器的参数匹配相同。取值范围：高频（11-26），低频（30-70）。（第三个参数）见下图绿色框部分:



节点类型：无线模块参数。通常设置为“E”。取值范围：E（终端），R（路由）。（第四个参数）见下图绿色框部分:



PID：无线模块参数。要跟收发器的参数匹配相同。这个参数分为两部分，第一部分：千位和百位；第二部分：十位和个位。取值范围：（1-99和A-FF 混合使用）。（第五，六个参数）见下图绿色框部分:



日期：设备上显
